Fusion360図面機能、最新機能と有料・無料機能紹介

図面の重要性

ものづくりをするには図面があると以下の利点があります。

Autodesk Fusion(旧 Fusion360)図面機能の新機能の紹介（5年前からの）

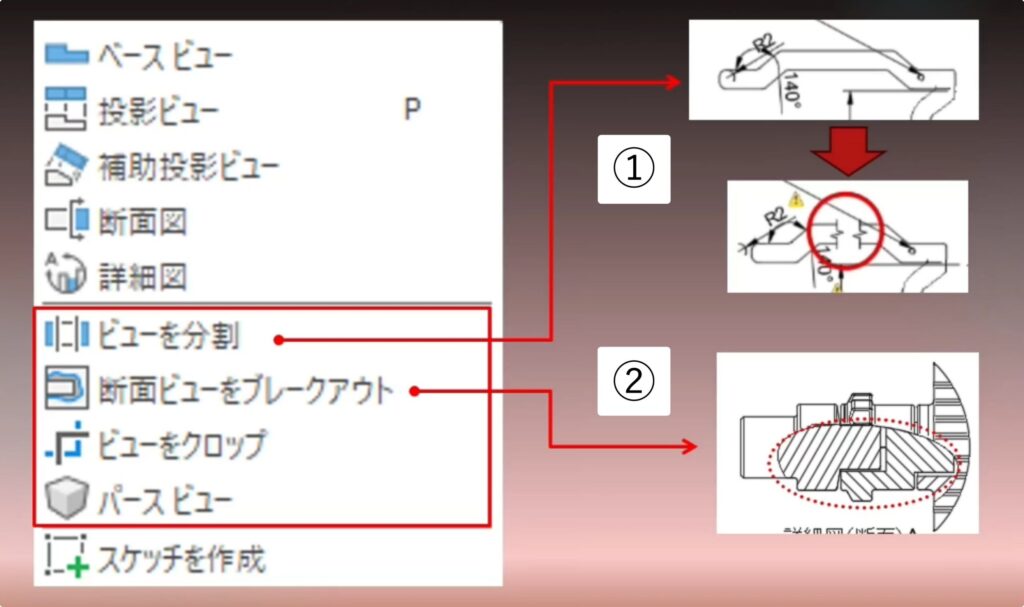

「ビュー」メニュー

赤く囲んだ部分が新しい機能です、その中で2つ機能を紹介します。

①ビューを分割	長い製品など一部を省略して表示するという機能
②断面ビューをブレイクアウト	図面の一部を断面として切り取る事ができる機能

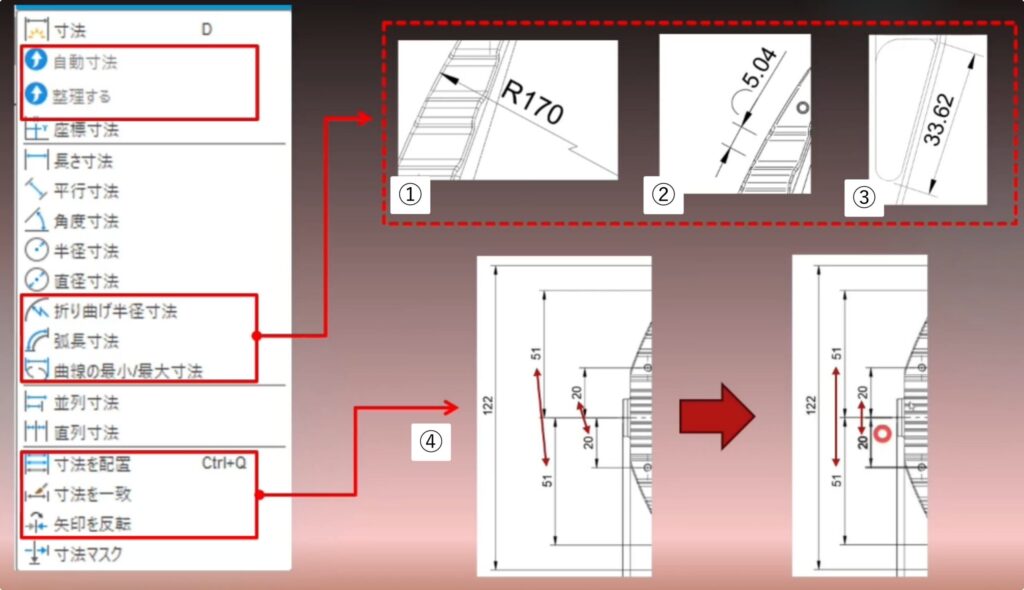

寸法メニュー

赤い部分が追加されました、自動寸法を整理するについては無料機能ではありません、後でどんな機能か紹介します。
こちらもいくつか機能を紹介します。

①折り曲げ半径寸法	大きな円弧の半径寸法
②弧長寸法	円弧の長さ寸法
③曲線の最小/最大寸法	円弧同士の距離寸法
④寸法配置	寸法の表示位置を揃える機能

特に④の「寸法配置」は、以前は手で寸法の位置を整えてましたので、この機能で非常に作業が楽になります。

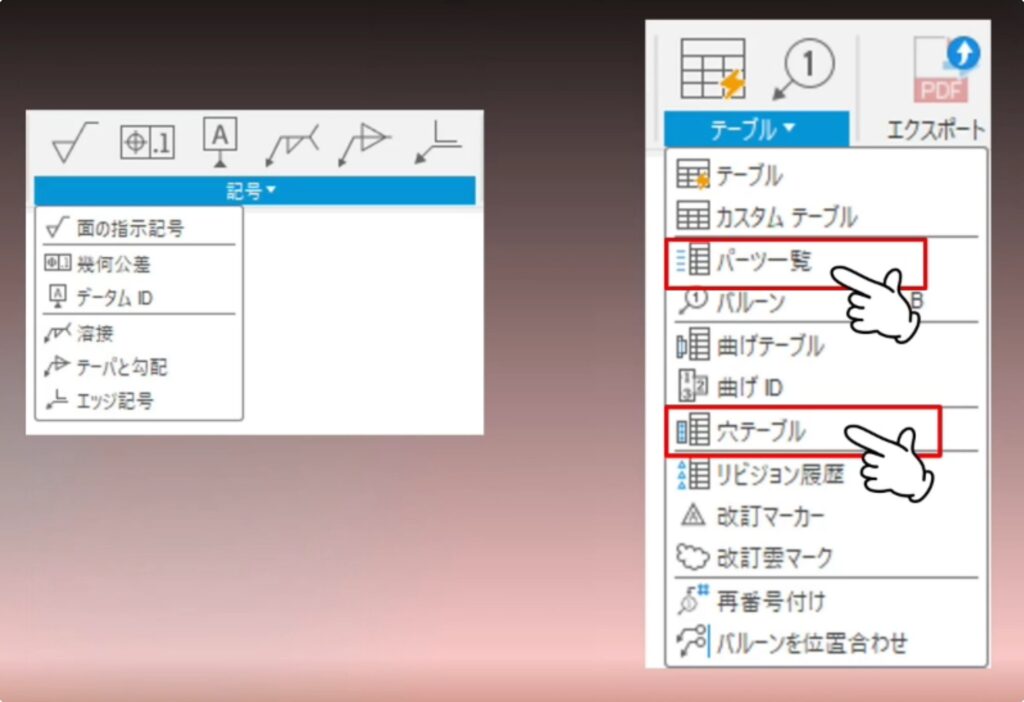

注記とテーブル

色々な注記やテーブルが作成できるようになりました。
特に、「パーツ一覧」と「穴テーブル」の機能は便利です。この2つは改めて後で、詳しく紹介したいと思います

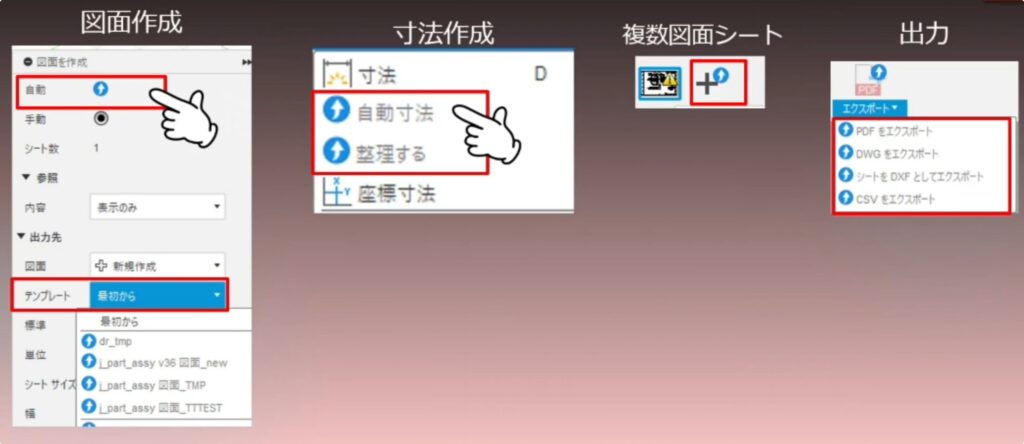

無料の機能でないものを紹介します

図面を自動で作成してくれる機能が有料となります。この機能は図面の作成を開始する際に、「自動」を選択するとビューの配置や寸法を自動で作成してくれます。この機能は非常に良いので後で詳しく説明します。

また、図面枠などのテンプレートの使用が有料になってしまいました

あとは寸法機能での説明でも触れましたが、「自動寸法」と「整理する」（自動の方）が有料になります、この「自動寸法」についても後で詳しく説明をいたします。

また有料では1ファイルに複数のシートが作成できますが、無料では1シートとなっています。

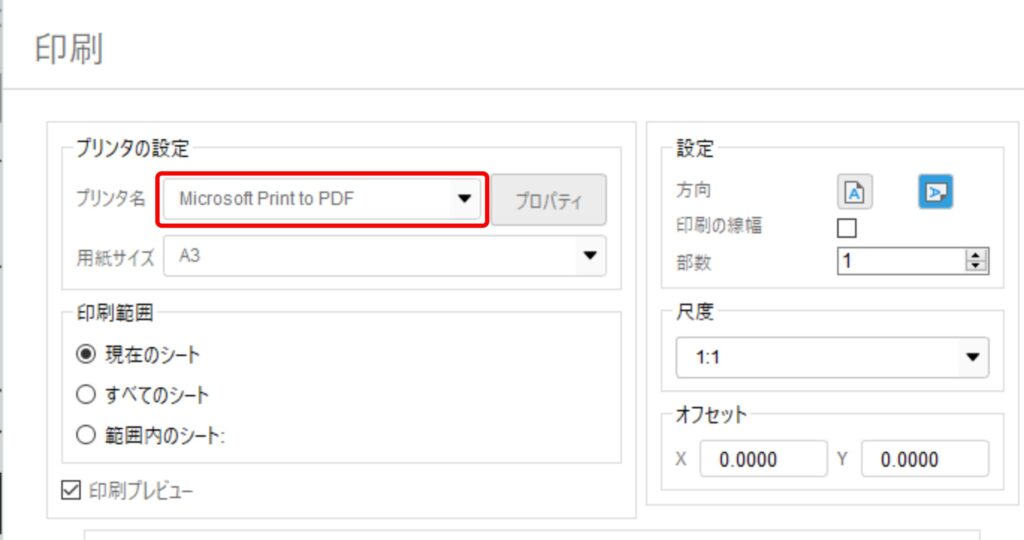

さらに、「出力」が有料となってしまいました、PDF出力はWindowsの機能で印刷時にPDFを選択する方法がありますが（Q＆A参照）後のデータについては出力ができません。

実際の操作での説明

実際の操作を動画で説明しますので以下の動画をご覧ください

もっと詳しく知りたい人へ

有料になってしまった機能は残念ですが、全体的に機能も増えて図面としては書きやすくなりました。

「自動図面」や「自動寸法」の機能は有料ですが、まだ問題もあるので、有料版を使うのは、もう少し様子を見ても良いかもしれません。

ただ個人的には出力として「DXF」や「CSV」の出力ができないのは少し残念に思います

もし、もっと詳しく知りたいという方は、Fusion360の図面講座があります。

この記事を見ていいただいた方には、少しでも安く見ていただきたいので、下の概要欄にクーポン配布のページを紹介しています。
期間に制限がありますので、配布ページの期間を確認し受講いただければと思います。
